周志强的实验报告

实验二（test2）：图书管理系统用例建模

学号 班级 姓名
201510511129 软件15-1 周志强

1.图书管理系统整体的用例关系图

1.1PlantUML源码如下：

@startuml


skinparam packageStyle rectangle

:超级管理员: as root
:图书管理员: as manage
:游客: as visitor
:读者: as reader


rectangle  {
	left to right direction
	manage -> (维护图书)
	manage --> (借出图书)
	manage -> (归还图书)
	manage -> (维护读者信息)

	root --> (维护图书管理员信息)


	reader --> (查询借阅情况)
	reader -> (预定图书)
	reader -> (取消预定)

	visitor --> (查询图书)


	(借出图书) .> (归还图书) : extends
	(预定图书) .> (取消预定) : extends
	(借出图书) .> (维护图书) : include
	(归还图书) .> (维护图书) : include



}

visitor <|- reader
manage <|- root

skinparam handwritten true
skinparam usecase {
	BackgroundColor YellowGreen
	BorderColor DarkSlateGray
	ArrowColor Olive
	ActorBorderColor black
	ActorFontName Courier

}
@enduml

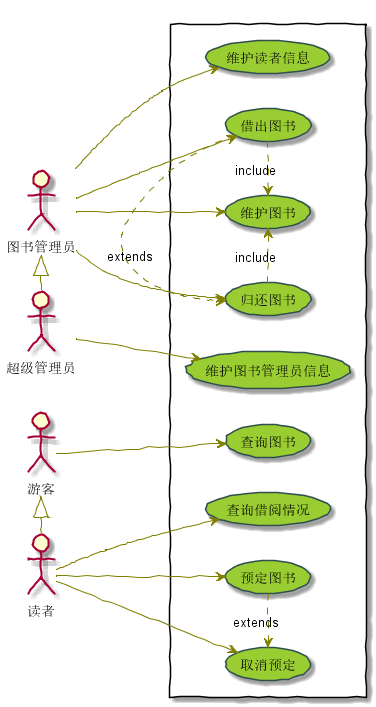

1.2用例关系图如下：

周志强-用例关系图

2.参与者说明

2.1超级管理员

主要职责是：维护图书管理员的身份信息，并拥有图书管理员所有功能。

2.2图书管理员：

主要职责是：维护图书，读者信息，负责图书的借还。

2.3读者

主要职责是：查询图书，借阅信息，具有预订和取消预订图书功能。

2.4游客

主要职责是：只具有查询图书的功能。

3.用例的规约表

3.1“查询借阅信息”用例

3.1.1“查询借阅信息”用例规约

用例名称 查询借阅信息
参与者 读者
前置条件 读者登录到系统
后置条件 查询到读者借阅情况
主事件流
参与者动作 系统行为
1.读者输入账号查询
2.系统确认账号，并返回借阅信息
备选事件流
1a.账号错误
1.系统提示账号错误，重新输入
业务规则
1.系统允许多个读者同时查询借阅信息，并对应返回
2.读者只能查询自己的借阅信息

3.1.2“查询借阅信息”用例流程图源码如下

@startuml
|读者|
start
repeat
:输入账号;
	|系统|
	:判断账号合法性;
repeat while (输入正确?)

:返回借阅信息;
|读者|
:查看借阅信息;

stop
@enduml

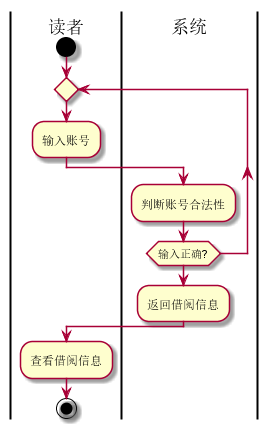

3.1.3“查询借阅信息”用例流程图如下

查询借阅信息流程图

3.2“预订图书”用例

3.2.1“预定图书”用例规约

用例名称 预定图书
参与者 读者
前置条件 读者登录到系统
后置条件 预定图书成功
主事件流
参与者动作 系统行为
1.读者输入账号预订



5.预订成功
2.系统确认账号
3.系统确认库存是否充足
4.系统修改图书库存
备选事件流
1a.账号错误
1.系统提示账号错误，重新输入2a.库存不足
2.系统提示库存不足，中止预订
业务规则
1.系统允许多个读者同时预订图书，并根据库存对应返回是否成功
2.读者只能预订有库存的图书

3.2.2“预定图书”用例流程图源码如下：

@startuml
|读者|
start
repeat
	:输入账号;
	|系统|
	:判断账号合法性;
repeat while (输入正确?)
if(库存不足?) then (不足)
	:库存不足，中止预订;
	detach
else
	:库存减一;
:返回预订信息;
|读者|
:预订成功;

stop
@enduml

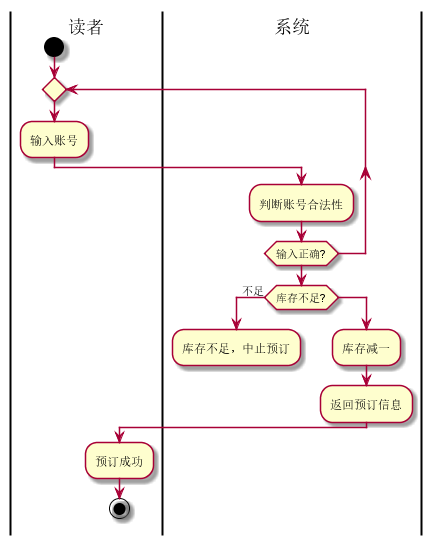

3.2.3“预订图书”用例流程图如下

预订图书流程图

3.3“取消预定”用例

3.3.1“取消预定”用例规约

用例名称 取消预定
参与者 读者
前置条件 读者登录到系统
后置条件 取消预定图书成功
主事件流
参与者动作 系统行为
1.读者输入账号取消预订


4.取消预订成功
2.系统确认账号
3.系统修改图书库存
备选事件流
1a.账号错误
1.系统提示账号错误，重新输入
业务规则
1.系统允许多个读者同时取消预订图书，并根据库存对应返回是否成功
2.读者只能取消预订已预订的图书

3.3.2“取消预定”用例流程图源码如下：

@startuml
|读者|
start
repeat
	:输入账号;
	|系统|
	:判断账号合法性;
repeat while (输入正确?)
:库存加一;
:返回取消预订信息;
|读者|
:取消预订成功;

stop
@enduml

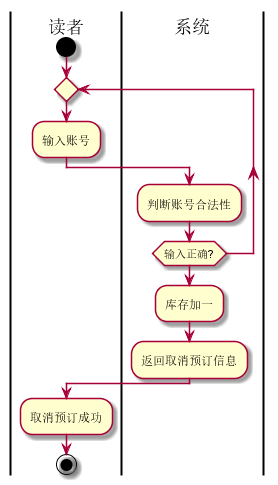

3.3.3“取消预订”用例流程图如下

取消预订流程图

3.4“查询图书信息”用例

3.4.1“查询图书信息”用例规约

用例名称 查询图书
参与者 游客
前置条件 打开系统
后置条件 查询图书信息成功
主事件流
参与者动作 系统行为
1.输入查询条件


3.查询图书结果
2.系统查询图书信息
备选事件流
1a.图书信息不存在
1.系统提示无图书
业务规则
1.系统允许多个游客同时查询图书，并根据信息对应返回
2.游客只能查询图书

3.4.2“查询图书信息”用例流程图源码如下：

@startuml
|游客|
start
	:输入查询条件;
	|系统|
if(信息不存在?) then (存在)
	:返回图书信息;
else
	:返回图书不存在;
endif
:返回信息;
|游客|
:查看返回结果;

stop
@enduml

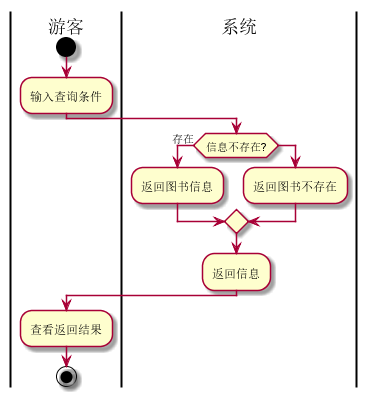

3.4.3“查询图书信息”用例流程图如下

查询图书信息流程图

3.5“维护图书管理员信息”用例

3.5.1“维护图书管理员信息”用例规约

用例名称 维护图书管理员信息
参与者 超级管理员
前置条件 登录超级管理员账号
后置条件 维护图书管理员信息成功
主事件流
参与者动作 系统行为
1.输入账号


3.选择维护动作


6.查看结果
2.判断账号合法性
4.执行操作
5.返回结果
备选事件流
1a.账号不合法
1.系统提示账号错误
业务规则
1.系统允许超级管理员执行维护图书管理员操作

3.5.2“维护图书管理员信息”用例流程图源码如下：

@startuml
|超级管理员|
start
repeat
	:输入账号;
	|系统|
	:判断账号合法性;
repeat while (输入正确?)
|超级管理员|
:选择操作;
|系统|
:执行操作;
:返回结果;

|超级管理员|
:查看结果;

stop
@enduml

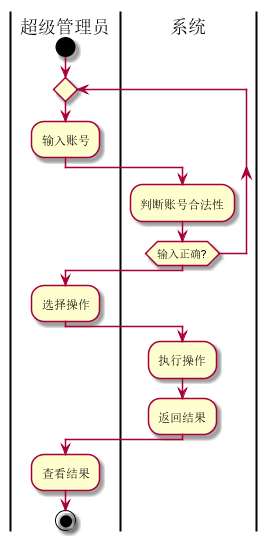

3.5.3“维护图书管理员信息”用例流程图如下

维护图书管理员信息流程图

3.6“借出图书”用例

3.6.1“借出图书”用例规约

用例名称 借出图书
参与者 图书管理员
前置条件 登录图书管理员账号
后置条件 借出图书成功
主事件流
参与者动作 系统行为
1.输入账号


3.输入借出账号


7.查看结果
2.判断账号合法性
4.判断账号是否合法
5.判断图书库存
6.借出图书
7.修改库存
备选事件流
1a.账号不合法
1.系统提示账号错误
2a.库存不足
系统提示库存不足
业务规则
1.系统允许图书管理员执行借出图书操作

3.6.2“借出图书”用例流程图源码如下：

@startuml
|图书管理员|
start
repeat
	:输入账号;
	|系统|
	:判断账号合法性;
repeat while (输入正确?)
|图书管理员|
repeat
	:输入借出账号;
	|系统|
	:判断账号合法性;
repeat while (输入合法?)
|系统|
if (库存不足) then (不足)
	:返回库存不足，中止借阅;
	detach
else
	:借出图书;
endif
:修改库存;

|图书管理员|
:查看结果;

stop
@enduml

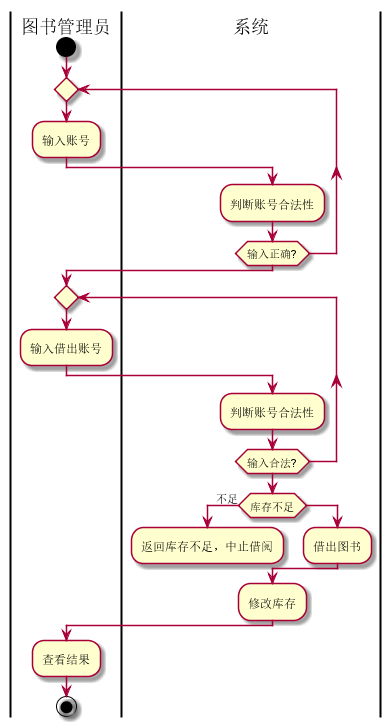

3.6.3“借出图书”用例流程图如下

借出图书流程图

3.7“归还图书”用例

3.7.1“归还图书”用例规约

用例名称 归还图书
参与者 图书管理员
前置条件 登录图书管理员账号
后置条件 归还图书成功
主事件流
参与者动作 系统行为
1.输入账号


3.输入归还账号


7.查看结果
2.判断账号合法性
4.判断账号是否合法
5.判断用户是否借入图书
6.归还图书
7.修改库存
备选事件流
1a.账号不合法
1.系统提示账号错误
2a.用户未借图书
系统提示用户未借图书
业务规则
1.系统允许图书管理员执行归还图书操作

3.7.2“归还图书”用例流程图源码如下：

@startuml
|图书管理员|
start
repeat
	:输入账号;
	|系统|
	:判断账号合法性;
repeat while (输入正确?)
|图书管理员|
repeat
	:输入归还账号;
	|系统|
	:判断账号合法性;
repeat while (输入合法?)
|系统|
if (账号是否借阅该书) then (未借阅)
	:返回用户未借，中止还书;
	detach
else
	:归还图书;
endif
:修改库存;

|图书管理员|
:查看结果;

stop
@enduml

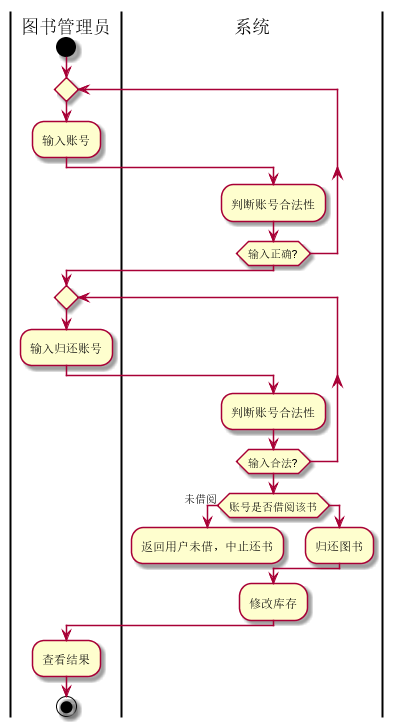

3.7.3“归还图书”用例流程图如下

归还图书流程图

3.8“维护图书”用例

3.8.1“维护图书”用例规约

用例名称 维护图书
参与者 图书管理员
前置条件 登录图书管理员账号
后置条件 维护图书成功
主事件流
参与者动作 系统行为
1.输入账号


3.选择维护操作

5.查看结果
2.判断账号合法性
4.执行操作
备选事件流
1a.账号不合法
1.系统提示账号错误

业务规则
1.系统允许图书管理员执行维护图书操作

3.8.2“维护图书”用例流程图源码如下：

@startuml
|图书管理员|
start
repeat
	:输入账号;
	|系统|
	:判断账号合法性;
repeat while (输入正确?)
|图书管理员|
:选择维护操作;
|系统|
:执行操作;

|图书管理员|
:查看结果;

stop
@enduml

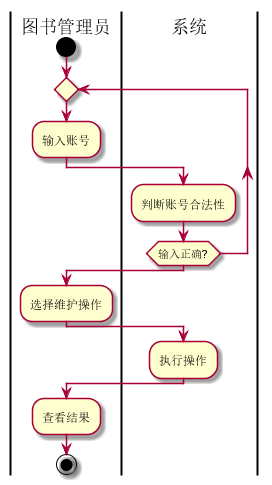

3.8.3“维护图书”用例流程图如下

维护图书流程图

3.9“维护读者信息”用例

3.9.1“维护读者信息”用例规约

用例名称 维护读者信息
参与者 图书管理员
前置条件 登录图书管理员账号
后置条件 维护读者信息成功
主事件流
参与者动作 系统行为
1.输入账号


3.选择维护操作

5.查看结果
2.判断账号合法性
4.执行操作
备选事件流
1a.账号不合法
1.系统提示账号错误

业务规则
1.系统允许图书管理员执行维护读者信息操作

3.9.2“维护读者信息”用例流程图源码如下：

@startuml
|图书管理员|
start
repeat
	:输入账号;
	|系统|
	:判断账号合法性;
repeat while (输入正确?)
|图书管理员|
:选择维护操作;
|系统|
:执行操作;

|图书管理员|
:查看结果;

stop
@enduml

3.9.3“维护读者信息”用例流程图如下

维护读者信息流程图
