周志强的实验报告
实验三：图书管理系统领域对象建模
| 学号 | 班级 | 姓名 |
|---|---|---|
| 201510511129 | 软件15-1 | 周志强 |
1.图书管理系统类图
1.1PlantUML源码如下：
@startuml
package "图书管理系统类包" #DDDDDD {
class 图书管理员 {
__ private data __
-String adminId
-String name
-boolean sex
-Date born
-byte[] photo
-- encrypted --
-String password
__ public method __
+维护图书()
+归还图书()
+借还图书()
+维护读者()
}
class 超级管理员 {
__ private data __
-String superAdminId
-String name
-boolean sex
-Date born
-byte[] photo
-- encrypted --
-String password
__ public method __
+维护图书管理员信息()
}
class 读者 {
__ private data __
-String readerId;
-String name;
-boolean sex;
-Date born;
-String spec;
-int num;
-byte[] photo;
-- encrypted --
-String password
__ public method __
+查询借阅信息()
+预订图书()
+取消预订()
}
class 图书 {
__ private data __
-int bookId
-String ISBN
-String bookName
-String author
-String publisher
-float price
-int cnum
-int snum
-String summary
-byte[] photo
}
class 借书记录 {
__ private data __
-Integer id
-int bookId
-String readerId
-String ISBN
-Date ltime
-boolean lendConfirm
-boolean returnRequest
}
note "<color:blue>省略Getter和Setter方法。</color>" as note1
图书管理员 <|- 超级管理员 : 维护图书管理员信息
图书管理员 "N" -- "N" 读者 : 维护读者信息
读者 "1" -- "N" 借书记录 : 借书和还书
借书记录 "1" -- "1" 图书 : 一一对应
借书记录 "N" -- "1" 图书管理员 : 登记和归还
图书管理员 "N" -- "N" 图书 : 维护图书
}
@enduml

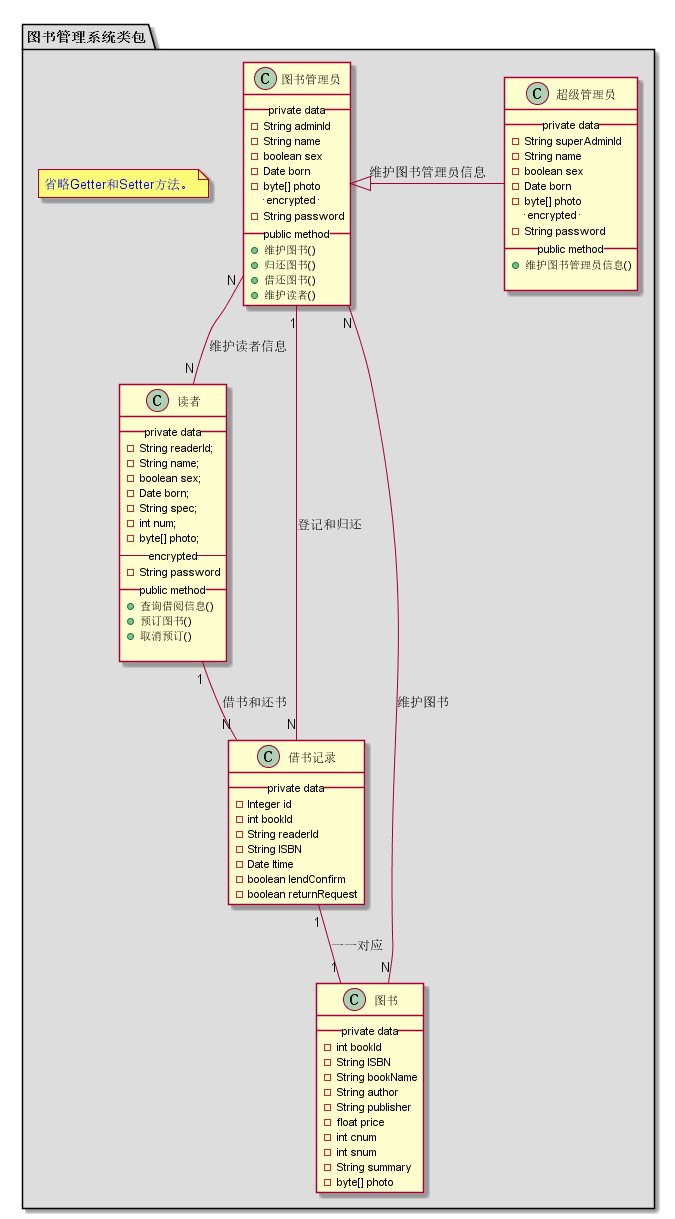

1.2类图如下：
2.图书管理系统对象图
2.1图书管理系统对象关系图
2.1.1PlantUML源码如下：
@startuml
package "图书管理系统类包" #DDDDDD {
object 图书管理员 {
"管理员ID" adminId = "root"
"管理员密码" password = "123456"
"姓名" name = "zhouzhiqiang"
"性别" sex = 1
"生日" born = "2018-04-14 01:16:00"
"照片" photo = "??WExif"
}
note "Tip:sex为Boolean类型，1表示男，0表示女\n照片、封面为字节型数组，直接存放在数据库中" as note2
object 超级管理员 {
"超级管理员ID" superAdminId = "superRoot"
"超级管理员密码" password = "123456"
"姓名" name = "zhouzhiqiang"
"性别" sex = 1
"生日" born = "2018-03-14 01:16:00"
"照片" photo = "??WExif"
}
object 读者 {
"读者ID" readerId = "root"
"姓名" name = "zhouzhiqiang"
"读者密码" password = "123456"
"性别" sex = 1
"生日" born = "2018-04-14 01:16:00"
"专业" spec = "软工"
"照片" photo = "??WExif"
"借书量" num = 1
}
object 图书 {
"书号" bookId = 1
"ISBN号" ISBN = "978-986-181-729"
"书名" bookName = "信息系统分析与设计"
"作者" author = "王晓敏"
"简介" summary = "信息系统分析与设计》是2004年西安电子科技大学出版社出版的图书,
作者是卫红春。主要讲述了信息系统的基本概念、基本理论和基本方法。"
"出版社" publisher = "科学出版社"
"价格" price = "10.1"
"总量" cnum = "500"
"库存" snum = "400"
"封面" photo = "??WExif"
}
object 借书记录 {
"借书ID" id = 1
"图书ID" bookId = 2
"读者ID" readerId = "zhouzhiqiang"
"ISBN号" ISBN = "978-986-181-729"
"借出时间" ltime = "2018-4-12"
"归还请求" returnRequest = 1
"归还确认" lendConfirm = 1
}
note right : "归还请求、借书确认为Boolean型变量，\n表示读者通过系统自主提交还书请求，\n默认为0，提交请求后用1表示，\n借书确认表示管理员是否受理借书请求，默认为0,处理后为1"
图书管理员 <|-- 超级管理员 : 维护图书管理员信息
读者 "1" - "N" 借书记录 : 借书和还书
借书记录 "1" -- "1" 图书 : 一一对应
借书记录 "N" -- "1" 图书管理员 : 登记和归还
图书管理员 "N" - "N" 图书 : 维护图书
图书管理员 "N" -- "N" 读者 : 维护读者信息
}
@enduml

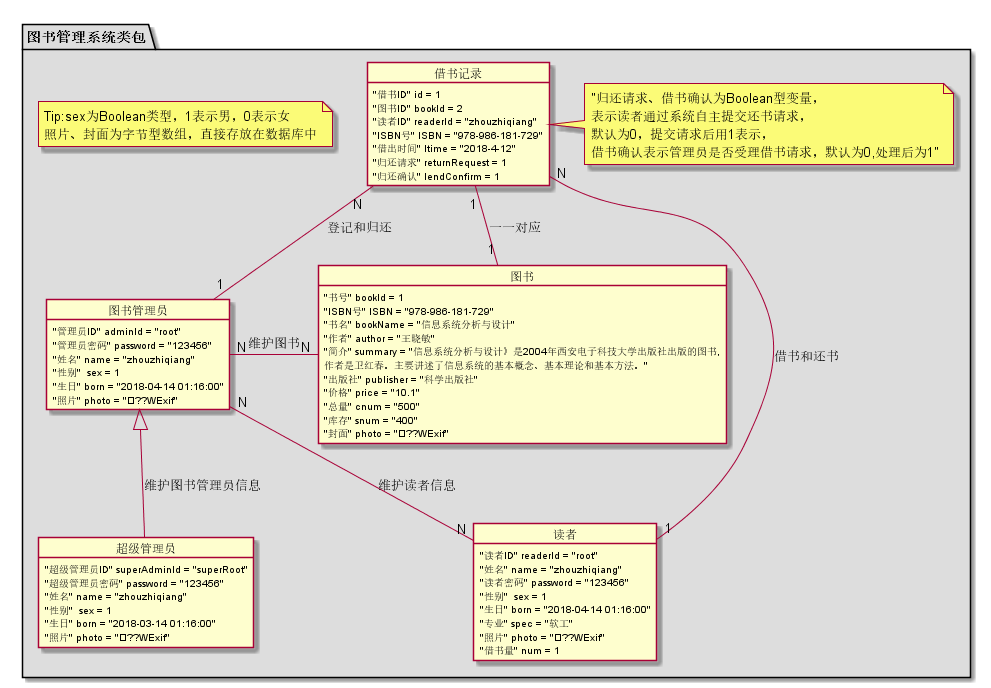

2.1.2对象图如下：
2.2图书对象图
2.2.1PlantUML源码如下：
@startuml
object 图书 {
"书号" bookId = 1
"ISBN号" ISBN = "978-986-181-729"
"书名" bookName = "信息系统分析与设计"
"作者" author = "王晓敏"
"简介" summary = "信息系统分析与设计》是2004年西安电子科技大学出版社出版的图书,
作者是卫红春。主要讲述了信息系统的基本概念、基本理论和基本方法。"
"出版社" publisher = "科学出版社"
"价格" price = "10.1"
"总量" cnum = "500"
"库存" snum = "400"
"封面" photo = "??WExif"
}
note right : "sex为Boolean类型，1表示男，0表示女\n封面为字节型数组，直接存放在数据库中"
@enduml

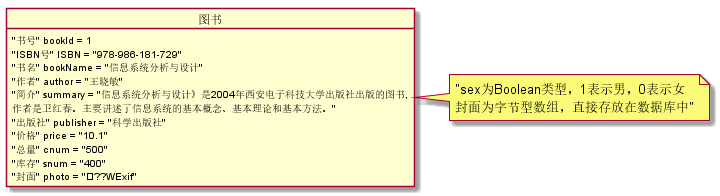

2.2.2对象图如下：
2.3借书记录对象图
2.3.1PlantUML源码如下：
@startuml
object 借书记录 {
"借书ID" id = 1
"图书ID" bookId = 2
"读者ID" readerId = "zhouzhiqiang"
"ISBN号" ISBN = "978-986-181-729"
"借出时间" ltime = "2018-4-12"
"归还请求" returnRequest = 1
"归还确认" lendConfirm = 1
}
note right : "归还请求、借书确认为Boolean型变量，\n表示读者通过系统自主提交还书请求，\n默认为0，提交请求后用1表示，\n借书确认表示管理员是否受理借书请求，默认为0,处理后为1"
@enduml

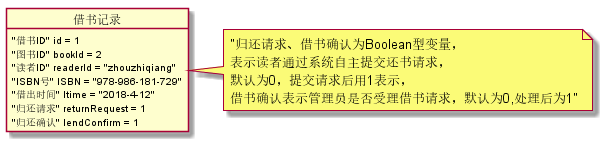

2.3.2对象图如下：
2.4图书管理员对象图
2.4.1PlantUML源码如下：
@startuml
object 图书管理员 {
"管理员ID" adminId = "root"
"管理员密码" password = "123456"
"姓名" name = "zhouzhiqiang"
"性别" sex = 1
"生日" born = "2018-04-14 01:16:00"
"照片" photo = "??WExif"
}
note right : "sex为Boolean类型，1表示男，0表示女\n照片为字节型数组，直接存放在数据库中"
@enduml

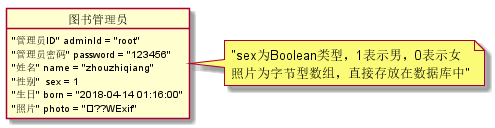

2.4.2对象图如下：
2.5超级管理员对象图
2.5.1PlantUML源码如下：
@startuml
object 超级管理员 {
"超级管理员ID" superAdminId = "superRoot"
"超级管理员密码" password = "123456"
"姓名" name = "zhouzhiqiang"
"性别" sex = 1
"生日" born = "2018-03-14 01:16:00"
"照片" photo = "??WExif"
}
note right : "sex为Boolean类型，1表示男，0表示女\n照片为字节型数组，直接存放在数据库中"
@enduml

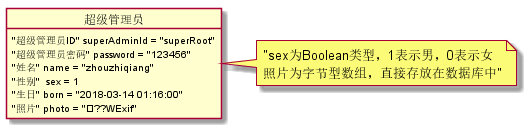

2.5.2对象图如下：
2.6读者对象图
2.6.1PlantUML源码如下：
@startuml
object 读者 {
"读者ID" readerId = "root"
"姓名" name = "zhouzhiqiang"
"读者密码" password = "123456"
"性别" sex = 1
"生日" born = "2018-04-14 01:16:00"
"专业" spec = "软工"
"照片" photo = "??WExif"
"借书量" num = 1
}
note right : "sex为Boolean类型，1表示男，0表示女\n照片为字节型数组，直接存放在数据库中"
@enduml

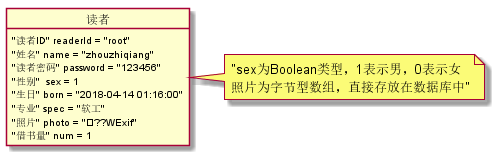

2.6.2对象图如下：
