周志强的实验报告

实验五：图书管理系统数据库设计与界面设计

学号	班级	姓名
201510511129	软件15-1	周志强

1.表数据库设计

1.1 图书表（book）

字段	类型	主键，外键	可以为空	约束	说明
bookId	int(100)	主键	否		图书ID
ISBN	varchar(100)		否	唯一，只包含数字和”-“	图书ISBN号
bookName	varchar(100)		否		图书名称
author	varchar(100)		否	汉字或字母	图书作者
publisher	varchar(100)		否	汉字或字母	图书出版社
price	float(100)		否		图书购入单价
cnum	int(100)		否		图书馆总计购入数量
snum	int(100)		否		图书馆剩余库存
summary	varchar(100)		是		图书简介
photo	varbinary(60000)		是		图书封面

1.2 读者表（reader）

字段	类型	主键，外键	可以为空	约束	说明
readerId	varchar(100)	主键	否		读者ID
name	varchar(100)		否	汉字或字母	读者姓名
password	varchar(100)		否		读者密码，需加密
sex	bit(1)		否	1表示男，0表示女	读者性别
born	datetime		否	不能超过当前日期	读者生日
spec	varchar(100)		否	汉字或字母	读者所在专业
num	(100)		否	初始值为0	读者借书数量
photo	varbinary(60000)		是		读者照片

1.3 管理员表(admin)

字段	类型	主键，外键	可以为空	约束	说明
adminId	varchar(100)	主键	否		管理员ID
name	varchar(100)		否		管理员姓名
password	varchar(100)		否		管理员密码，需加密
sex	bit(1)		否	1表示男，0表示女	管理员性别
born	datetime		否	不能超过当前日期	管理员生日
photo	varbinary(60000)		是		管理员照片
rule	bit(1)		否	1表示超级管理员，0表示图书管理员	管理员权限

1.4 借书表（lend）

字段	类型	主键，外键	可以为空	约束	说明
id	int(100)	主键	否	数据库自动生成	借书记录ID
readerId	varchar(100)	外键	否		读者ID,参见读者表
bookId	int(100)	外键	否		图书ID，参见图书表
ISBN	varchar(100)		否	唯一，只包含数字和”-“	图书ISBN号
ltime	datetime		否	不能超过当前日期	借书时间
returnRequest	bit(1)		否	默认为0，提交请求后用1表示	表示读者通过系统自主提交还书请求
lendConfirm	bit(1)		否	默认为0,处理后为1	借书确认表示图书管理员是否受理借书请求

2. 界面设计

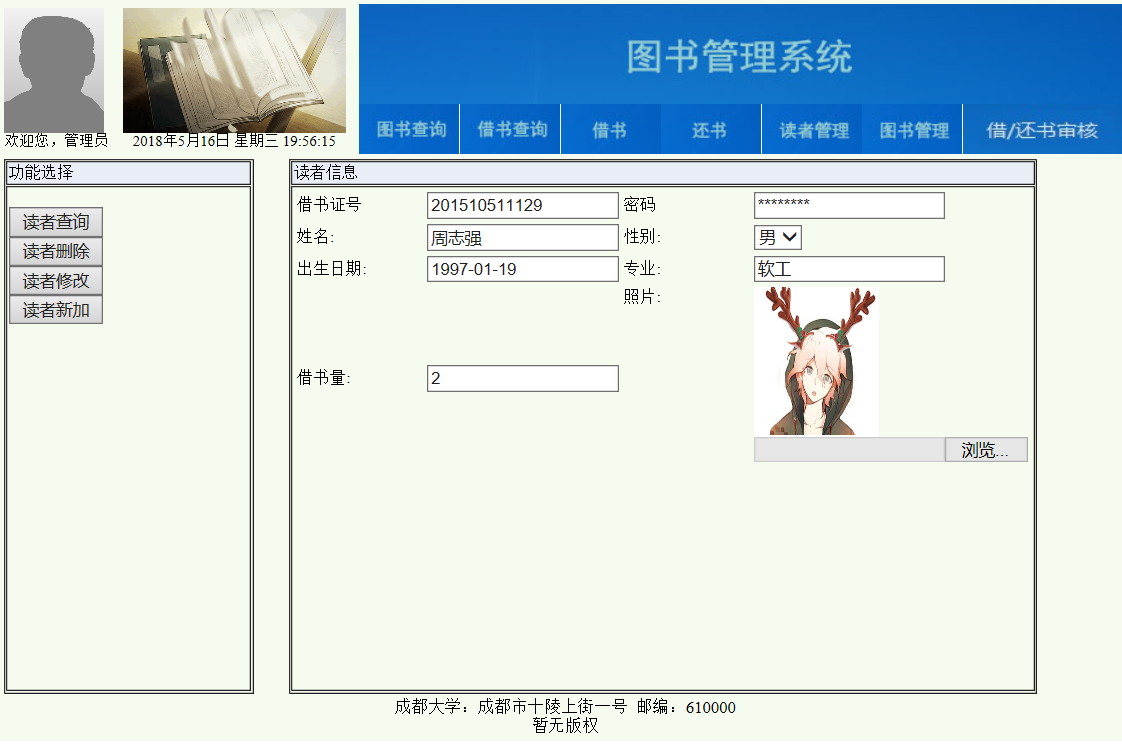

2.1 读者管理界面设计 读者管理设计

用例图参见：读者管理设计用例
类图参见：读者类
顺序图参见：读者管理设计顺序图
API接口如下：

读者查询

功能：用于获取指定读者
请求地址： http://localhost:8080/LibrarySystem/GET/readers/xxx
请求方法：GET
请求参数：readerId(String)

参数名称	必填	说明
readerId	是	用于指定查询的读者

请求实例：

  http://localhost:8080/LibrarySystem/GET/readers/201510511129

返回实例：

{
  "code": 200,
  "data": {
           readerId = "root"
   	     name = "周志强"
  	     sex = 1
  	     born = "2018-04-14 01:16:00"
  	     spec = "软工"
  	     photo = "??WExif"
  	     num = 1
   },
  "msg": "响应成功"
}

返回参数说明：

参数名称	说明
msg	请求响应结果
data	读者的个人信息
code	返回码，用于判断请求是否被响应

注：因为密码为加密数据且无需使用，不需返回，照片不为必填项，数据库中若无则返回”“,其余参数均不能为空

读者删除

功能：用于删除指定读者
请求地址： http://localhost:8080/LibrarySystem/DELETE/readers/xxx
请求方法：POST
请求参数：readerId(String)

参数名称	必填	说明
readerId	是	用于指定删除的读者

请求实例：

  http://localhost:8080/LibrarySystem/DELETE/readers/201510511129

返回实例：

{
  "code": 200,
  "data": {
          "flag":true,
   },
  "msg": "响应成功"
}

返回参数说明：

参数名称	说明
msg	请求响应结果
data	返回的主体信息
code	返回码，用于判断请求是否被响应
flag	读者是否删除成功

读者修改

功能：用于修改指定读者
请求地址： http://localhost:8080/LibrarySystem/PATCH/readers/xxx
请求方法：POST
请求参数：Json格式的读者的部分或全部属性（注：可修改密码，存储前系统会进行加密）

参数名称	必填	说明
data	是	填写的读者json串(可添加一项或多项)

请求实例： ``` 请求地址：http://localhost:8080/LibrarySystem/PATCH/readers/201510511129 参数格式： Content-Type: application/json “data”: { readerId = “root” name = “周志强” password = “123456” sex = 1 born = “2018-04-14 01:16:00” spec = “软工” photo = “??WExif” num = 1 }

- 返回实例：

{ “code”: 200, “data”: { readerId = “root” name = “周志强” sex = 1 born = “2018-04-14 01:16:00” spec = “软工” photo = “??WExif” num = 1 “flag”:true, }, “msg”: “响应成功” }

- 返回参数说明：

|参数名称|说明|
|:-------:|:-------------: |
|msg|请求响应结果|
|data|返回的主体信息，读者类对象+flag参数|
|code|返回码，用于判断请求是否被响应|
|flag|读者是否修改成功|

***注：返回的data中不包含密码***

4. 读者新加

- 功能：用于添加读者
- 请求地址： http://localhost:8080/LibrarySystem/POST/reader
- 请求方法：POST
- 请求参数：Json格式的读者的所有属性组成（注：必需设置密码，存储前系统会进行加密）

|参数名称|必填|说明|
|:-------:|:-------------: | :----------:|
|data|是|填写的读者json串(每项必填)|

- 请求实例：

请求地址：http://localhost:8080/LibrarySystem/POST/reader 参数格式： Content-Type: application/json “data”: { readerId = “root” name = “周志强” password = “123456” sex = 1 born = “2018-04-14 01:16:00” spec = “软工” photo = “??WExif” num = 1 }


- 返回实例：

{ “code”: 200, “data”: { “readerId”: “201510511129”, “name”: “周志强”, “sex”: 1, “born”: “1997-01-19 00:00:00”, “spec”: “软工”, “num”: 2, “photo”: “??WExif”, “flag”:true, }, “msg”: “响应成功” } ```

返回参数说明：

参数名称	说明
msg	请求响应结果
data	返回的主体信息，读者类对象+flag参数
code	返回码，用于判断请求是否被响应
flag	读者是否添加成功

注：返回的data中不包含密码
